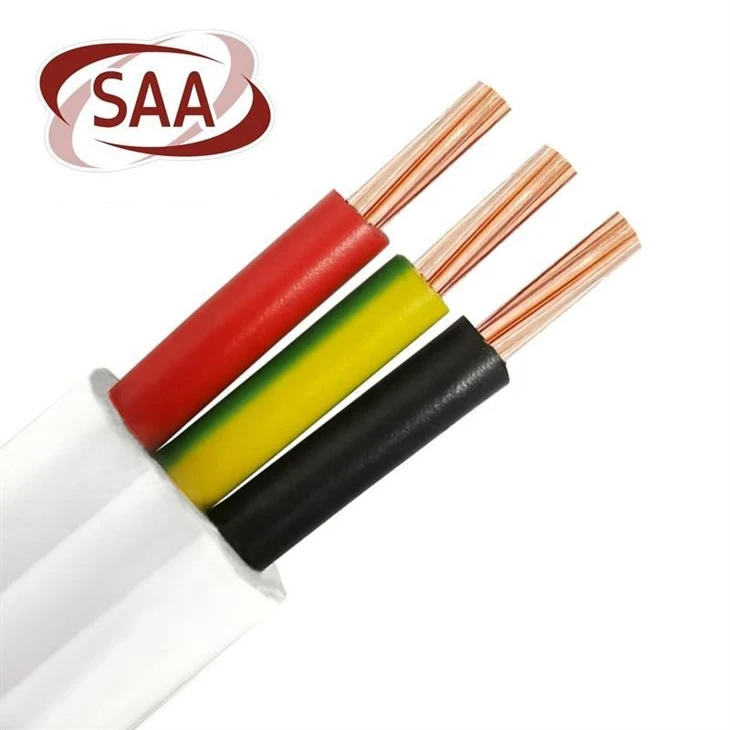

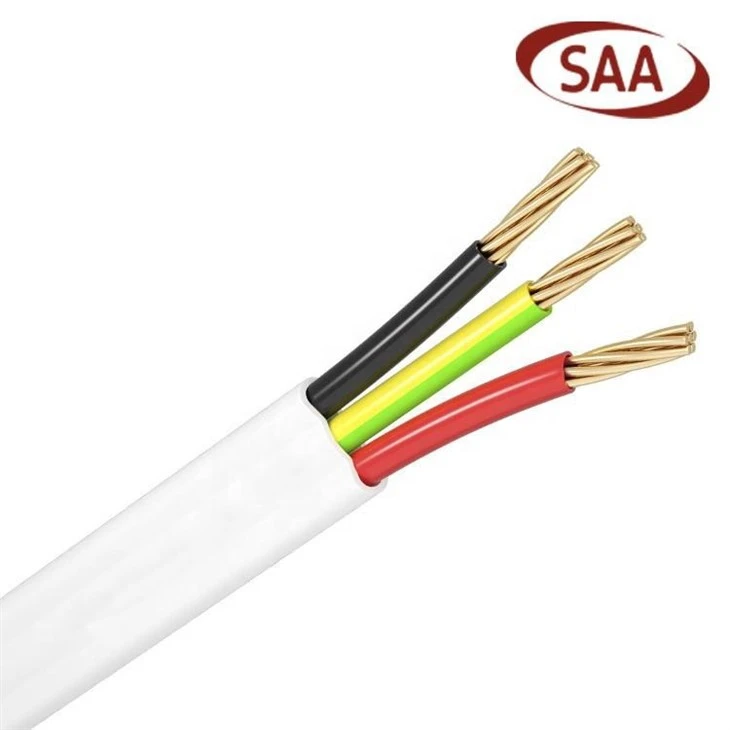

Descriere produs
Un cablu TPS (-termoplastic) esterealizat dintr-o manta exterioara durificata din PVC sau termoplastic din clorura de polivinil, care acoperă unul sau mai mulți conductori individuali de cupru recoapți izolați cu PVC.
Cablul TPS este un cablu plat standard australian cu 2 sau 3 fire. Este potrivit pentru echipamente cu tensiune nominală AC de 300/500V și mai jos. Structura plană este potrivită în special pentru ocazii frecvente de îndoire. Nu este îndoit și se pliază frumos. Cablul TPS este potrivit pentru conexiunea electrică între echipamentele electrice în medii dure, cum ar fi cablajul casnic, generarea de energie, metalurgia, industria chimică și porturile.
|
Aprobari |
AS/NZS 5000,2 |
|
Comportament în flacără și foc |
Ignifug |
|
Temperatura normală de funcționare |
90 de grade |
|
Temperatura minima de functionare |
0 grad |
|
Expunerea chimică |
Ocazional |
|
Impact mecanic |
Aprinde |
|
Expunerea la apă |
Condens ocazional |
|
Radiația solară și expunerea la vreme |
Ocazional |
|
Condiții de instalare |
In Aer Liber/In Conducta/In Sol Cu Protectie/Cladire Exterioara |
|
Culoare de izolare |
2 miez: roșu, alb 2 nuclee + pământ: roșu, negru, verde/galben 3 nuclee: roșu, alb, albastru 3 nuclee + pământ: roșu, alb, albastru, verde/galben |
|
Culoarea tecii |
Alb/Galben/Mov/Albastru |
Cablu TPS cu 2 nuclee
|
Conductor
|
Cablu
|
Evaluarea actuală
|
|||||||
|
Nominal
C.S.A.
|
Număr
şi
diametru
de fire
|
Nominal
diametru
|
Nominal
izolare grosime |
Diametrul total (mm)
|
Aproximativ.
masa |
||||
|
Minim
|
Maxim
|
Neînchis
distanțate
|
|||||||
|
mm²
|
Nu/mm
|
mm
|
mm
|
Major
axă
|
Minor
axă
|
Major
axă
|
Minor
axă
|
kg/100 m
|
A
|
|
1.0
|
1/1.13
|
1.13
|
0.6
|
6.4
|
4.2
|
6.6
|
4.3
|
5.2
|
16
|
|
1.5
|
7/0.50
|
0.50
|
0.6
|
7.1
|
4.5
|
7.3
|
4.6
|
6.4
|
21
|
|
2.5
|
7/0.67
|
0.67
|
0.7
|
8.7
|
5.4
|
8.9
|
5.5
|
10
|
26
|
|
4
|
7/0.85
|
0.85
|
0.8
|
10.4
|
6.3
|
10.7
|
6.5
|
15
|
35
|
|
6
|
7/1.04
|
1.04
|
0.8
|
11.5
|
6.9
|
11.9
|
7.1
|
20
|
45
|
|
10
|
7/1.35
|
1.35
|
1
|
14.2
|
8.4
|
15.0
|
8.8
|
31
|
63
|
|
16
|
7/1.70
|
1.70
|
1
|
16.7
|
9.7
|
17.3
|
10.0
|
45
|
83
|
Cablu TPS cu 2 miezuri și pământ
|
Conductor |
Cablu |
Evaluarea actuală |
|||||||
|
Nominal C.S.A. |
Număr şi diametru de fire |
Nominal diametru |
Nominal izolare grosime |
Diametrul total (mm) |
Aproximativ. masa |
Neînchis distanțate |
|||
|
Minim |
Maxim |
||||||||
|
mm² |
Nu/mm |
mm |
mm |
Major axă |
Minor axă |
Major axă |
Minor axă |
kg/100 m |
A |
|
1.0 |
1/1.13 |
1.13 |
0.6 |
9.1 |
4.5 |
9.3 |
4.6 |
8 |
16 |
|
1.5 |
7/0.50 |
1.5 |
0.6 |
9.8 |
4.5 |
10.1 |
4.6 |
10 |
20 |
|
2.5 |
1/1.78 |
1.78 |
0.7 |
11.7 |
5.4 |
11.9 |
5.5 |
14 |
26 |
|
2.5 |
7/0.67 |
2.0 |
0.7 |
12.1 |
5.4 |
12.4 |
5.5 |
15 |
26 |
|
4 |
7/0.85 |
2.6 |
0.8 |
13.8 |
6.3 |
14.1 |
6.5 |
19 |
35 |
|
6 |
7/1.04 |
3.1 |
0.8 |
14.9 |
6.9 |
15.3 |
7.1 |
24 |
45 |
|
10 |
7/1.35 |
4.1 |
1.0 |
18.9 |
8.4 |
19.6 |
8.8 |
38 |
63 |
|
16 |
7/1.70 |
5.1 |
1.0 |
21.8 |
9.7 |
22.5 |
10.0 |
54 |
83 |
Cablu TPS cu 3 nuclee
|
Conductor |
Cablu |
Evaluarea actuală |
|||||||
|
Nominal |
Număr |
Nominal |
Nominal |
Diametrul total (mm) |
Aproximativ. |
Neînchis |
|||
|
Minim |
Maxim |
||||||||
|
mm² |
Nu/mm |
mm |
mm |
Major axă |
Minor axă |
Major axă |
Minor axă |
kg/100 m |
A |
|
1.0 |
1/1.13 |
1.13 |
0.6 |
8.8 |
4.1 |
9.0 |
4.3 |
8 |
13 |
|
1.5 |
7/0.50 |
1.5 |
0.6 |
9.8 |
4.5 |
10.1 |
4.6 |
10 |
17 |
|
2.5 |
7/0.67 |
2.0 |
0.7 |
12.1 |
5.4 |
12.4 |
5.5 |
15 |
22 |
Cablu TPS cu 3 nuclee și pământ
|
Conductor |
Cablu |
Evaluarea actuală |
|||||||
|
Nominal |
Număr |
Nominal |
Nominal |
Diametrul total (mm) |
Aproximativ. |
Neînchis |
|||
|
Minim |
Maxim |
||||||||
|
mm² |
Nu/mm |
mm |
mm |
Major |
Minor |
Major |
Minor |
kg/100 m |
A |
|
1.0 |
1/1.13 |
1.13 |
0.6 |
11.4 |
4.5 |
11.7 |
4.6 |
10 |
13 |
|
1.5 |
7/0.50 |
1.5 |
0.6 |
12.4 |
4.5 |
12.8 |
4.6 |
12 |
17 |
|
2.5 |
7/0.67 |
2.0 |
0.7 |
15.4 |
5.4 |
15.8 |
5.5 |
19 |
22 |
|
4 |
7/0.85 |
2.6 |
0.8 |
17.9 |
6.3 |
18.3 |
6.5 |
26 |
30 |
|
6 |
7/1.04 |
3.1 |
0.8 |
19.5 |
6.9 |
20.1 |
7.1 |
33 |
38 |
|
10 |
7/1.35 |
4.1 |
1.0 |
24.9 |
8.4 |
25.8 |
8.8 |
52 |
54 |
|
16 |
7/1.70 |
5.1 |
1.0 |
28.8 |
9.7 |
29.7 |
10.0 |
7.5 |
71 |
Certificarea produsului
Despre noi
Shaanxi Woquan Trading Co., Ltd. este un producător profesionist în producție și vânzări de cercetare și dezvoltare.
Suprafața fabricii este de aproximativ 6000 de metri pătrați. Cu o serie de echipamente și tehnologii avansate, inclusiv echipamente și tehnologie de testare la-înaltă tensiune. precum și foarte strict QC în casă, pentru a asigura o calitate stabilă și de încredere. În plus, produsele certificate de CE, FC, RoHS.
Cu o experiență bogată în proiecte OEM și ODM, oferim clienților o soluție unică-de la design și prototip, la dezvoltarea matriței până la injecție, cu echipa noastră de ingineri cu experiență, care se concentrează pe dezvoltarea rapidă și livrarea punctuală. În calitate de clienți noștri, veți beneficia de experiența noastră vastă, care ne permite să vă oferim servicii eficiente,-la-la zi și cele mai importante standarde de control al calității. Satisfacția și succesul dumneavoastră sunt mândria noastră.
Pachetul și transportul
FAQ
1. Ce înseamnă „SAA” pentru cablul plat TPS?
SAA înseamnăAsociația de standarde din Australiaaprobare. Pentru cablul plat TPS, certificarea SAA înseamnă că cablul a fost testat și certificat pentru a se conformaStandardele din Australia și Noua Zeelandă, asigurând siguranța și conformitatea produsului. Numărul de certificare (de exemplu, SAA-122143-EA) trebuie să fie marcat pe cablu.
2. Ce standard respectă cablul plat TPS SAA?
Se conformeazăAS/NZS 5000,2– standardul australian/Noua Zeelandă pentru cabluri electrice – izolat polimeric. Cablul este fabricat în conformitate cuIzolatie PVC V-90şi3V-90 teaca PVCcerințe.
3. Care este tensiunea nominală și materialul conductorului?
Tensiune nominală: 450/750V
Conductor: Cupru recoapt simplu(Clasa 2 împodobită sau Clasa 5 flexibilă) conformAS/NZS 1125
Izolație și înveliș: PVC, de obicei manta alba
4. Unde se utilizează cablul plat TPS SAA?
Este folosit în mod obișnuit înOceania (Australia, Noua Zeelandă și Insulele Pacificului)pentru cablarea caselor și clădirilor. Aplicațiile includcircuite de iluminat, prize de curent, sisteme de încălzire și cablaje electrice fixe generalein cladiri rezidentiale si comerciale.
5. Care sunt limitele de temperatură și raza de îndoire?
Temperatura maximă de funcționare continuă: 90 de grade
Raza minimă de îndoire (instalare fixă): 7 × diametrul total al cablului
Raza minimă de îndoire (instalare flexată): 10 × diametrul total al cablului
